光伏電纜過長,河北隆鑫告訴您橋架布線如何優化
分類:產品知識 發布時間:2025-03-26 14:04:51
在光伏電站建設中,電纜過長可能導致電壓損耗增加、效率下降以及成本上升。針對橋架布線的優化,河北隆鑫(假設為專業光伏解決方案提供商)通常會從以下幾個方面提出建議,以實現高效、經濟、安全的電纜布局:

  在光伏電站建設中,電纜過長可能導致電壓損耗增加、效率下降以及成本上升。針對橋架布線的優化,河北隆鑫(假設為專業光伏解決方案提供商)通常會從以下幾個方面提出建議,以實現高效、經濟、安全的電纜布局:

  1. 合理規劃橋架路徑

  縮短直線距離:在保證安全間距的前提下,優先選擇組件到逆變器或匯流箱的最短路徑,減少電纜總長度。

  避免迂回繞線:利用廠房或支架結構走向,設計直線或折線橋架路徑,減少不必要的轉彎或爬升。

  分區集中布線:對同一朝向或鄰近的光伏組串進行電纜集中敷設,降低分散布線的復雜度。

  2. 優化橋架選型與安裝

  橋架尺寸匹配:根據電纜數量和截面積選擇合適寬度的橋架,避免空間浪費或過度擁擠(需預留20%余量)。

  分層敷設:若電纜數量多,可采用多層橋架分層敷設(如直流電纜與交流電纜分層),減少干擾并便于維護。

  支架間距優化:橋架支撐間距建議≤1.5米(根據荷載調整),避免下垂導致電纜受力。

  3. 電纜選型與截面積調整

  提高截面積:若電壓降超標(一般要求<3%),可增大電纜截面積(如從4mm2升至6mm2),雖短期成本增加,但長期損耗更低。

  直流側優化:優先使用光伏專用電纜(如PV1-F),耐UV、耐高溫,減少因環境因素導致的性能衰減。

  分段計算截面積:根據電流大小分段選擇電纜(如匯流箱前用較小截面積,匯流后改用較大截面積)。

  4. 減少電壓損耗的輔助措施

  調整組串設計:增加組串數量、減少單串長度,可降低直流側電流,從而減少損耗。

  就近安裝設備:將逆變器或匯流箱盡量靠近光伏陣列,縮短直流電纜距離(直流側損耗影響更大)。

  使用更高系統電壓:如將系統電壓從600V提升至1000V,可減少電流,降低損耗。

  5. 施工與維護便利性

  預留檢修口:橋架每隔20-30米設置檢修口,便于后期測試或更換電纜。

  標識清晰:在橋架關鍵節點標注電纜走向、型號及電壓等級,避免誤操作。

  固定與防護:電纜在橋架內需用扎帶固定,轉彎處加裝護套防止磨損,戶外橋架需防銹處理。

  6. 經濟性平衡

  成本對比:計算“增加截面積”與“延長電纜”的長期損耗成本,選擇總成本更低的方案。

  橋架共享:若與其他弱電或通訊線路共用橋架,需保持安全間距(如≥30cm)并做好屏蔽。

  河北隆鑫的典型解決方案示例

  假設某光伏電站直流側電纜原長度150米,電壓降超標:

  優化路徑:重新設計橋架走向,縮短至120米。

  電纜升級:將4mm2電纜更換為6mm2,電壓降從4.2%降至2.8%。

  橋架調整:采用雙層梯級橋架,上層敷設直流電纜,下層預留交流電纜空間。

  逆變器移位:將逆變器向陣列側移動20米,進一步減少直流電纜用量。

  通過以上措施,可顯著降低線損、提升發電效率,同時兼顧施工與維護的便捷性。建議結合具體項目圖紙與電氣計算軟件(如PVsyst)進行精準設計。如需進一步協助,可聯系河北隆鑫技術支持團隊提供現場勘查或方案定制。

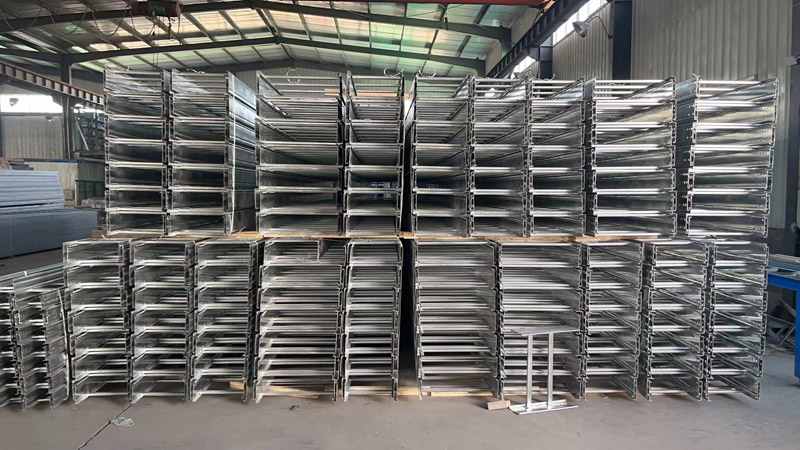

  河北隆鑫復合材料有限公司是一家專門生產玻璃鋼橋架的廠家,主要生產各種型號的玻璃鋼橋架、玻璃鋼線槽,產品規格全,可定制,價格優惠,歡迎致電采購詢價(蔡經理  186-0318-9972)。
